KULE VİNÇ

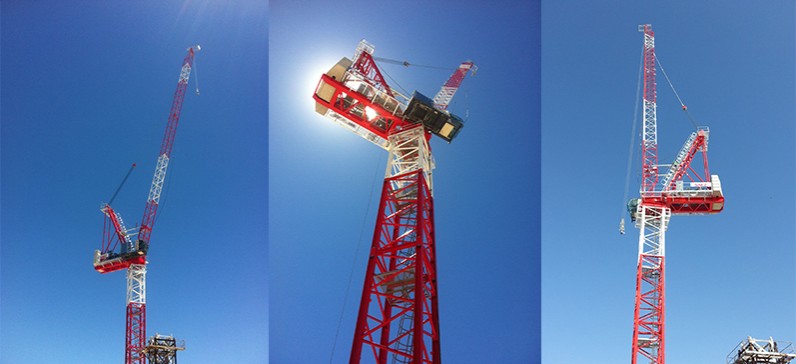

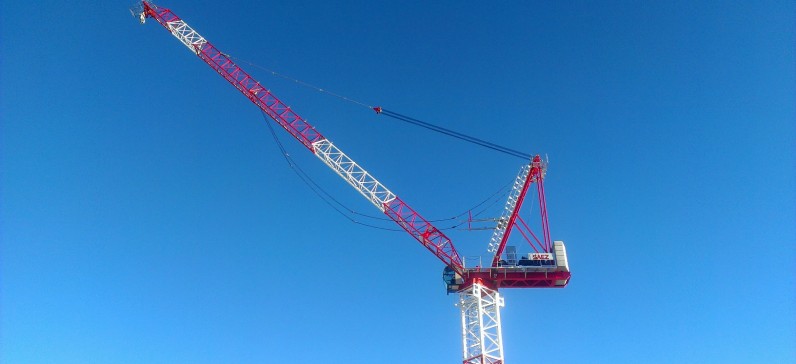

Aşağı - yukarı hareketli bomu olan SÁEZ SL serisi kule vinçleri basit, etkili, esnek ancak aynı zamanda dayanıklı yapılara sahip ve kusursuz fiyat-performans oranı sağlayan SAEZ şirket felsefesine göre imal edilen vinçlerdir.

Hareketli bomlu vinçler, dar alanlara sahip inşaat sahalarının ihtiyaçlarına uygun olarak çalışmak için tasarlanmıştır. Ayrıca, kalabalık sahalarda birden fazla vincin kullanıldığı ve vinçlerin münferit çalışma yarıçaplarının kesiştiği veya başka inşaat sahalarına bitişik alanlarda yüklerin taşımada kısıtlama olan inşaat sahalarında güvenlikten ödün vermeksizin kullanılabilir.

Ürün gamımıza, 60 metre bomlu ve bom ucunda 2,300 kg kapasiteli olan ve azami 16 ton kapasiteli olmak üzere modüler sistemli bom parçalarıyla farklı konfigürasyonlarda düzenlenebilen SL 240 serisi modeli dahildir.

Sáez kısa süre içinde SL 310, SL 500 ve SL700 modellerini de ürün gamına ekleyecektir. SL serisi kompakt tasarıma sahiptir ve montajı kolaydır; hafif yüklerin kaldırılması ve indirilmesinde arttırılmış performans sağlayan motor sistemlerine sahiptir; Buna ek olarak, yaklaşma sistemlerine de sahiptir ve böylece daha hassas çalışma gerektiren durumlar için belli hızlar ve kaldırma hızlarını sabitleme özelliğini sağlayabilmektedir. Vinçlerin şaltpanoları paslanmaz çeliktendir ve montajı/demontajı çok kolay olan elektrik bağlantılarına sahiptir.

Karşı rüzgarlar sebebiyle vinç üzerindeki kademeli bir tork kontrol sistemi yardımıyla bomu indirmek için bom halatının gevşemesini önlemeye yarayan gevşeme önleme sistemi mevcuttur.

Vincin dönüşü; bom eğimi, rüzgar hızı ve bomun rüzgar yönüne bağlı olarak optimal torku sağlayan ve aynı zamanda daha pürüzsüz bir manevra başlangıcı ve duruşunun elde edilmesi için gerekli güç ayarlanmasını sağlayan bir tork sistemi ile kontrol edilir.

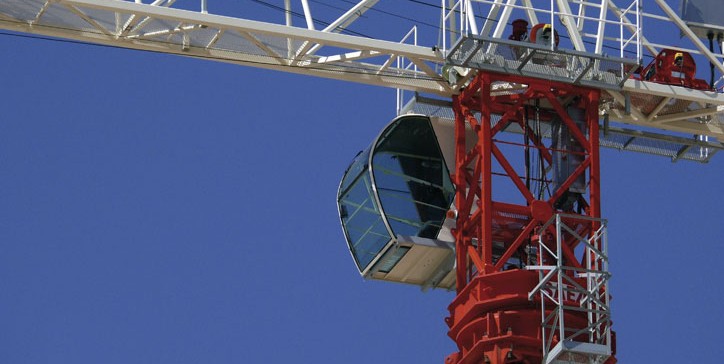

Vincin yazılımı sezgisel ve kullanıcı dostudur. Opsiyonel olarak sunulan çarpma önleyici sistem ve çalışma bölgesi kilitleme sistemleri bir bütün oluşturan panoramik görüş sağlayan ergonomik kabin içinde sunulur ve vinç operatörün tüm ihtiyaç ve taleplerinin yanısıra tüm risklere karşın önlemler sağlanmış olur.

Bu vinçler, kule vinçlerde kullanılan parçalar ile uyumlu modüler parçalara sahip olma avantajına sahiptir ve ayrıca, kapalı konteyner içinde denizyolu taşımacılığı için düşük ağırlığa sahiptir.

Bu modeller sıkı kalite kontrolleri altında ve yetkili makamların gözetiminde tasarlanarak geliştirilmiştir. Güvenilirlikten ödün vermeksizin piyasadaki en son teknolojik gelişmeleri içerir ve bunca yıllık üretim deneyimimize dayanarak yüksek kalitede bir ürün olma garantisiyle birlikte gelir.

PDF İndir:

SLH 80
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005-C25 33m 5000 Kg. 40m 1500 Kg.

SL 240
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1004- C25 /FEM 1001 72.4m 16,000 Kg. 60m 2300 Kg.

SL 320
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1004- C25 /FEM 1001 66.4m 16,000 Kg. 60m 3200 Kg.

SL 450
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1004- C25 /FEM 1001 66.4m 24,000 Kg. 65m 4500 Kg.

SL 620
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1004- C25 /FEM 1001 74m 36,000 Kg. 65m 7500 Kg.

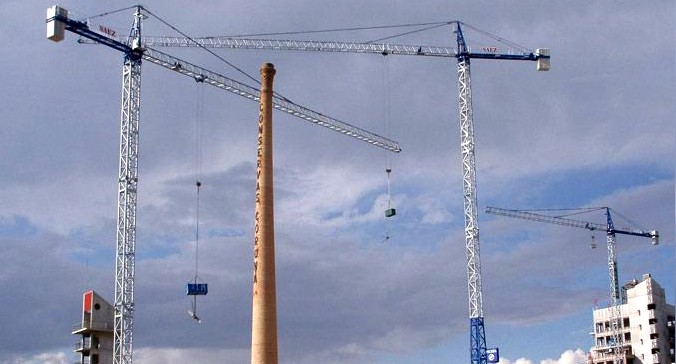

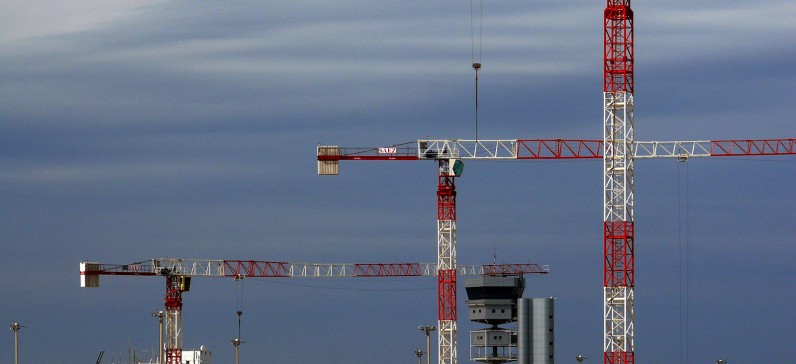

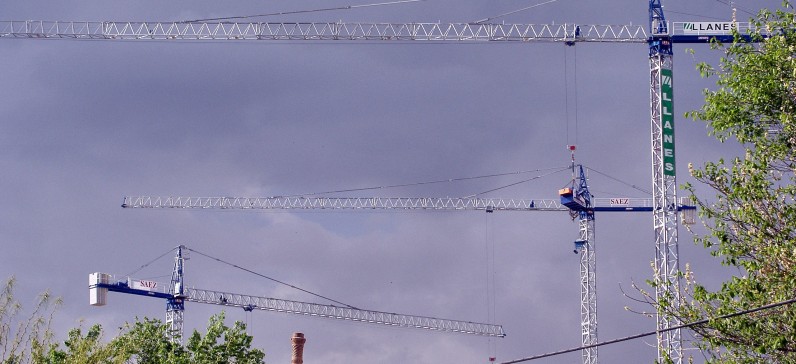

Tek parça bom ve çelik halatlı vinç. Yüklü halde iken baskı ve sehimle çalışır. Bunlar en yaygın vinçlerdir. Geçmişte, bunlar gergili vinç olarak da adlandırılmıştır. Gergiler bu tepe kuleye sabitlenir ve bomu tutarlar. Bu vinçler bir ve iki gergili olabilir.

Bunların başlıca avantajları şunlardır:

a) Daha az nakliye alanı ihtiyacı

b) Daha küçük bom sarkıtı ile çalışma alanı içinde daha büyük kaldırma kapasitesi

c) Rüzgar etkisine daha az maruz kalan daha az yapısal hacim sayesinde kendi başına daha yükseklere ulaşabilme.

PDF İndir:

S46 4T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005- C25 40.7m 4000 Kg. 46m 1000 Kg.

S52 4T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005- C25 40.7m 4000 Kg. 52m 1100 Kg.

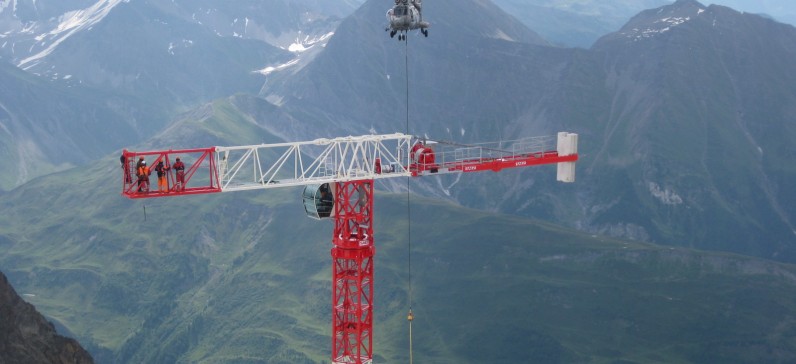

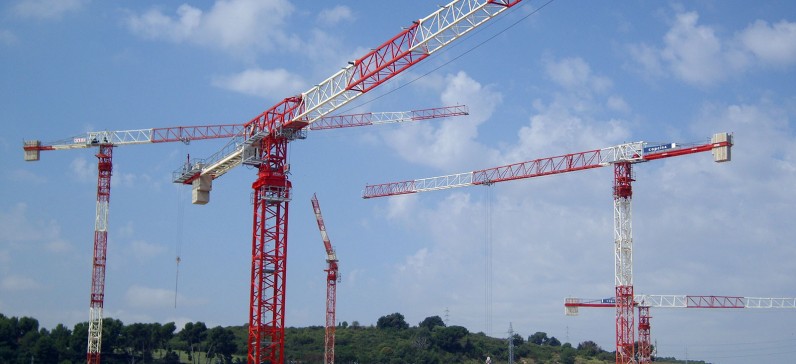

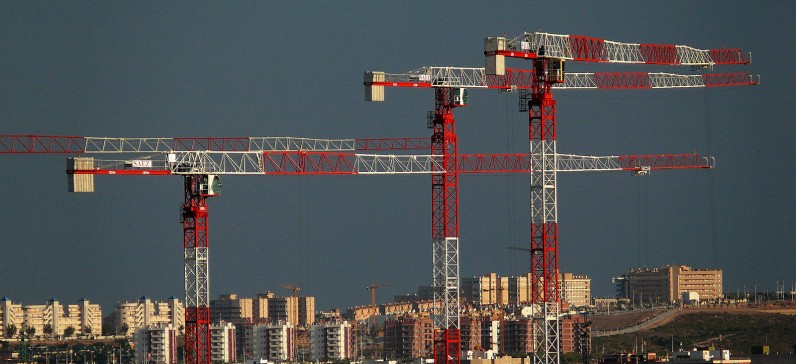

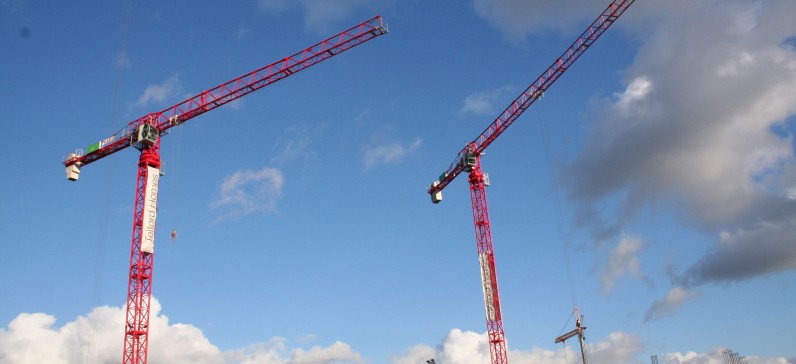

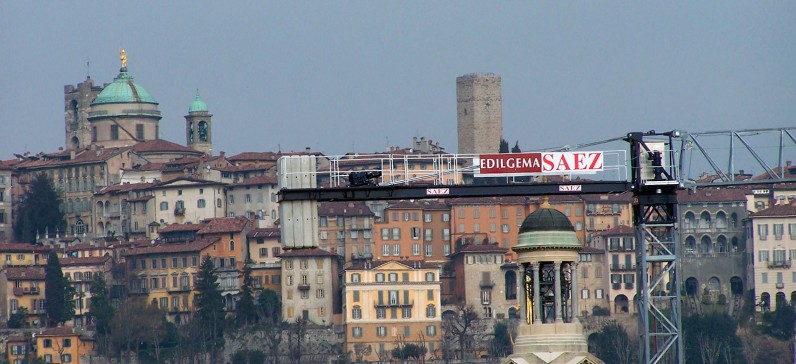

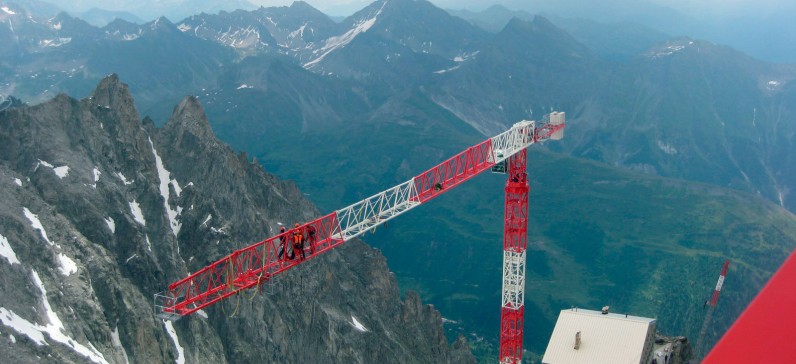

Montaj ve demontaj için gergiler gerektirmeyen modüler bom. Tepe kulesiz vinçler her zaman mükemmel sehim ve baskı durumuna sahiptir. Üç temel sorunu çözmek üzere 40 yıldır tasarlanmış ve imal edilmişlerdir:

a) Çok ağır bomların (12 ton, 16 ton) montaj ve demontajının gerçekleştirilmesi için gerekli büyük mobil vinçlerin (200 ton, 300 ton, 400 ton, …) bulunmaması

b) Gergili vincin yerleştirilmesi imkansız olan, kısıtlı alana sahip sahalardaki zor montaj şartları. Modüler bomun havada montaj ve demontajı mümkündür.

c) Birden çok vinçlerin olduğu sahalar: Tepe kule ve gergiler olmadığından daha düşük tepe yüksekliğine sahiptirler.

20 yıl önce, bu vinçlerin imalatı neredeyse ortadan kalkmıştı. Ancak günümüzde tekrar modern hale gelmişlerdir. Zorlu durumlar için pratik çözümler sağlaması nedeniyle bu vinçlerin özellikle küçük ve çok büyük modelleri tutulmaktadır.
Günümüzde yüksek çelik ve kaynak kalitesi bunların imalatını kolaylaştırmıştır. İşbaşındaki güvenlik ve montaj kolaylığı servis ekipleri için önemli etkenlerdir. Bom-topuk bölümlerinin uyumlu olması ve farklı vinç modelleri arasında değiştirmenin mümkün olması nedeniyle modüler vinçler vinç kiralayanlar için çok ekonomiktir.

PDF İndir:

TL 50 5T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439- EM 1005 40.7m 5000 Kg. 50m 1100 Kg.

TL 555 5T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439- EM 1005 C25 30.8m 5000 Kg. 55m 1200 Kg.

TLS 605 5T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	UNE 58-101-92 FEM 1001-87 52.3m 5000 Kg. 60m 1300 Kg.

TLS 606 6T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	UNE 58-101-92 FEM 1001-87 52.3m 6000 Kg. 60m 1300 Kg.

TLS 608
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005- C25/C50/D50 52.3m 8000 Kg. 60m 1400 Kg.

TLS 65 6T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005- C25 54.6m 6000 Kg. 65m 1650 Kg.

TLS 65 8T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005- C25 54.6m 8000 Kg. 65m 1650 Kg.

TLS 65 10T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005- C25 54.6m 10,000 Kg. 65m 1650 Kg.

TLS 6510 B
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005- C25 54.6m 10,000 Kg. 65m 2000 Kg.

TLS 70 10T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1004- FEM 1001 47.6m 10,000 Kg. 70m 2200 Kg.

TLS 70 12T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	DIN/FEM EN 14439-FEM 1005- C25 47.6m 12,000 Kg. 70m 2200 Kg.

TLS 75 10T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005- C25 Bilgi föyüne bakınız 10,000 Kg. 75m 2900 Kg.

TLS 70/75 12T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005- C25 Bilgi föyüne bakınız 12,000 Kg. 70m 3600 Kg.

TLS 75 16T
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005- C25 Bilgi föyüne bakınız 16,000 Kg. 75m 2900 Kg.

TLS 7520 P40
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	EN 14439-FEM 1005- C25-C50-D50 Bilgi föyüne bakınız 20,000 Kg. 41.1m 7720 Kg.

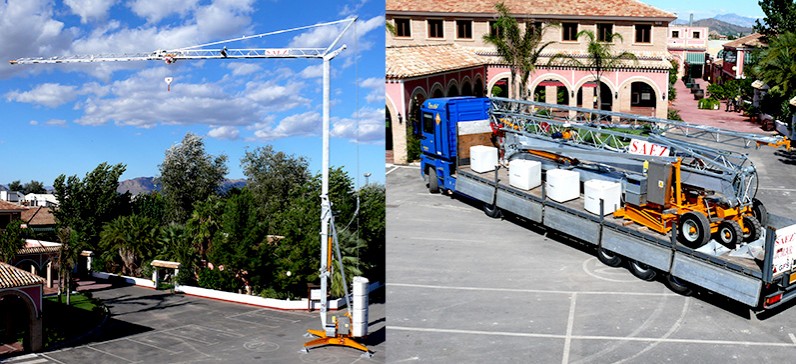

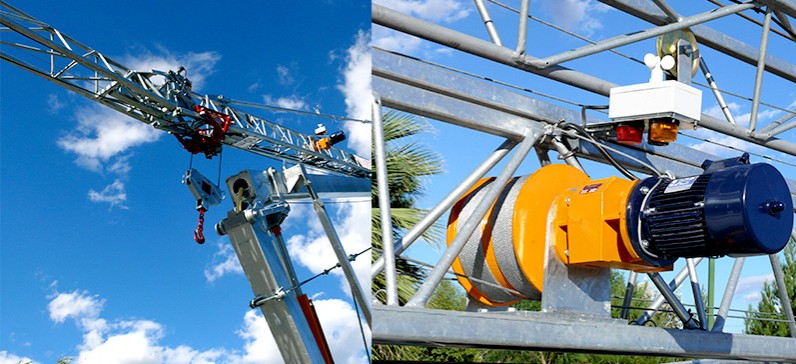

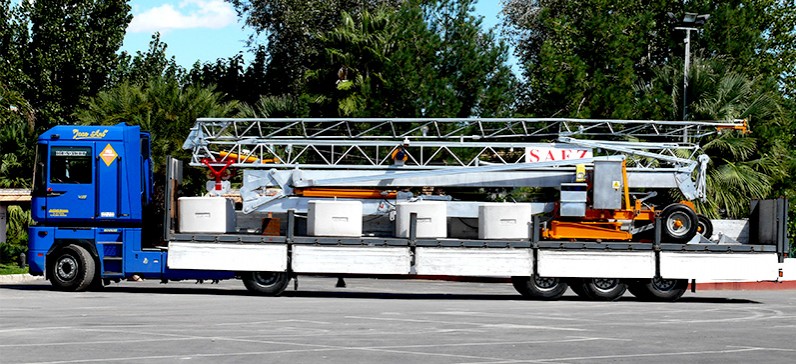

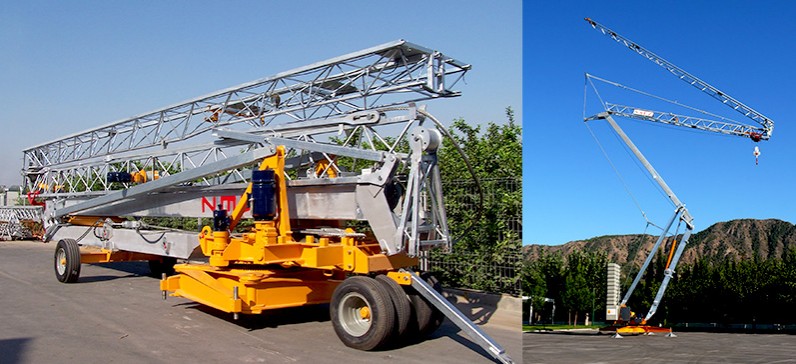

Hızlı montaj vinçler konsepti: hızlı montaj vinçlerin montajı ve demontajı tek bir hareket ile yapılabilmekte olup, yükseklik ve bom uzunlukları sınırlıdır: azami kanca altı yükseklikleri 30 m ve azami bom uzunluğu 50m’dir. En yaygın modellerde 18 m ile 32 m arasında bom uzunluğu vardır. Bunların montaj ve demontajı, daha fazla güvenlik ve daha düşük bakım gerektiren bir hidrolik sistem kullanılarak gerçekleştirilebilmektedir.

Çelik halatlarla montaj ve demontaj sistemi nedeniyle geçmişte bu vinçler oldukça iyi bilinmektedir. Avantajları mobilitedir. Pnömatik tekerlekleri sayesinde kolaylıkla nakledilebilirler. Bu tekerlekler, uygun yardımcı aletler kullanılarak sabitlenebilmektedir.

Dolayısıyla, bu sistemler saha uygulamalarında, montaj ve demontajlar da düşük işçilik masrafı doğurmaktadır. Müstakil konutların inşaatı ve restorasyonu kapsamındaki uygulaması monofaz elektrikli modellerin imal edilmesi sonucunu doğurmuştur. Bu vinçler, diğer makinelerin kullanımının imkansız olduğu sahalarda, zorlu koşullarda ve düşük yükseklik gerektiren çözümleri sağlamak amacıyla kullanılabilmektedir.

PDF İndir:

H28
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	CE DIN 15018 20.7m 2000 Kg. 24m 750 Kg.

H32
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	DIN 15018 21m. 4000 Kg. 32m 1000 Kg.

H40
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	DIN/FEM EN 14439-FEM 1005- C25 27.7m 5000 Kg. 39m 1000 Kg.

H4213
DIN/FEM Azami kanca altı yüksekliği Azami kaldırma kapasitesi Azami yarıçap Azami bom ucundaki kaldırma kapasitesi	CE UNE 14439 35.5m 5000 Kg. 42m 1300 Kg.

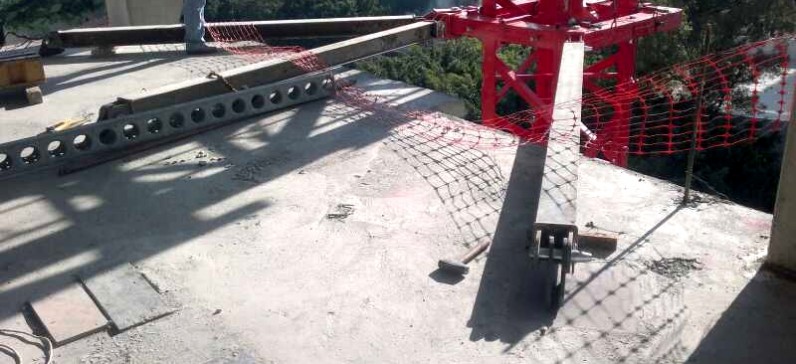

Tırmanır çerçeve, klavuz makaralar, kirişler ve dirsekler, vinç tarafından binanın örgüsü üzerinde etkili olan vincin reaksiyon ve yüklerinin doğru şekilde iletilmesini sağlayan seti oluşturur.

Destek köşeleri: Kuvvetlerin doğru iletimi için yatay kirişlerin uzunluğunu kesilebilir. Ayak: çıkıntıların sahada kaynak yapılması, proje ihtiyaçlarına göre sahada doğrudan kirişlerin destek şeklinde kesilebilmesini sağlayarak, ifa sırasında herhangi bir düzensizlik veya değişikliğin giderilmesini sağlar.

Destek kirişleri: standart olarak 6 metre boyunda olup, sahada ihtiyaca göre kesilebilir.

PDF İndir:

Tırmanma Sistemi
